[MIPS] sw Control unit (Single-Clock) 본문
728x90

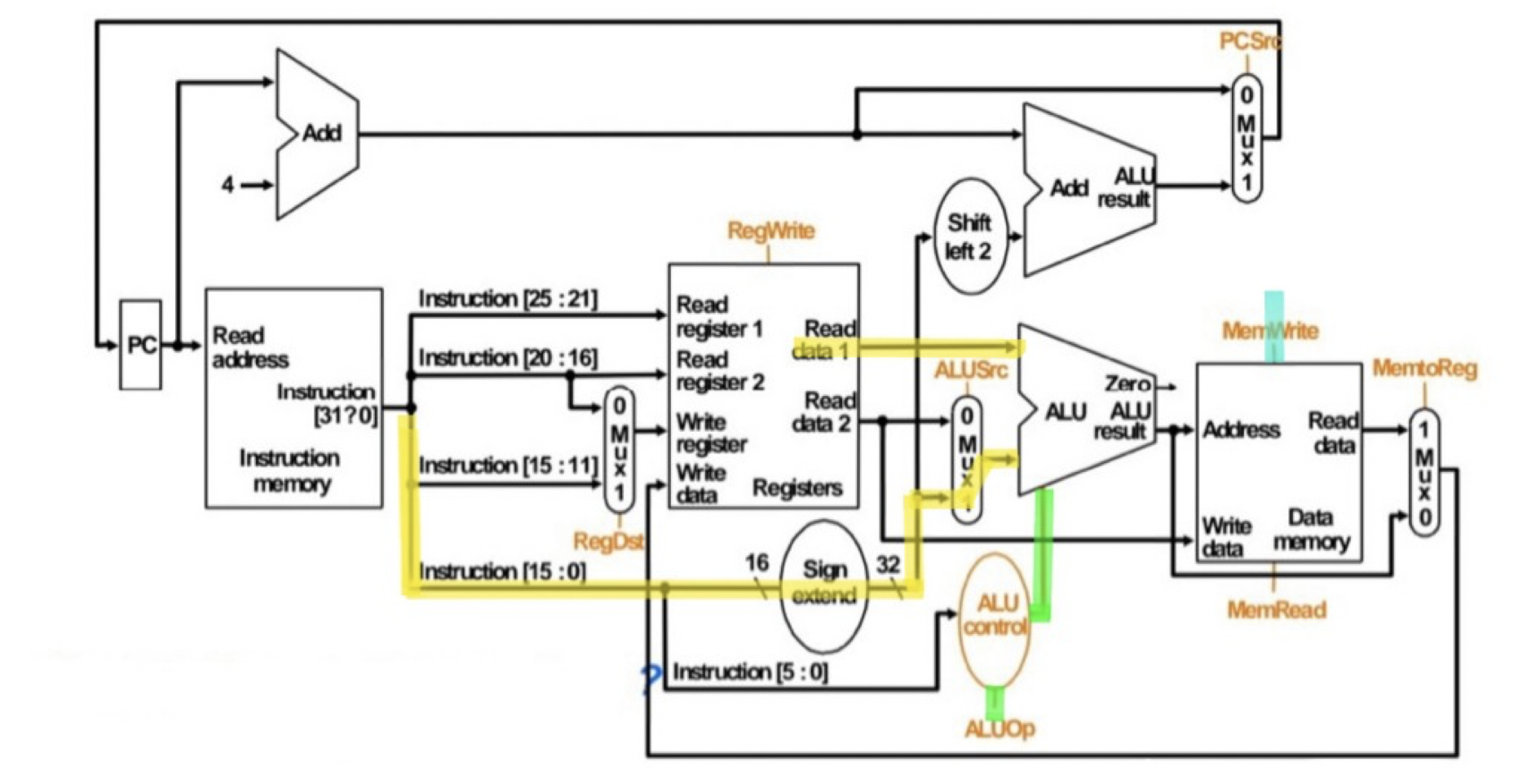

↓↓↓ SW Control unit ↓↓↓
• RegDst(Register Destination) - X
sw instruction format은 register에 값이 저장되지 않기 때문에
어떤 값이 들어오든 상관 없습니다.
• RegWrtie(Register Write) - 0
Register에 값이 저장할 필요가 없기 때문에
MUX의 값을 0으로 발생시켜야 됩니다.
• ALUSrc(ALU Source) - 1
ALU에서 필요한 두 번째 source가 SignExt을 지나와야 되기 때문에
MUX의 값을 1로 발생시켜야 됩니다.
• ALUop(ALU operation) - add
두 번째 source와 immediate 값을 더해야되기 때문에
ALUop를 add의 값으로 발생시킵니다.
(주소값 계산)
• MemWrite(Memory write) - 1
sw의 경우는 memory에 값을 써야 됩니다.
그렇기 때문에 MUX의 값을 1로 발생시켜야 됩니다.
• MemRead(Memory read) - 0
sw의 경우는 memory를 읽을 필요가 없습니다.
그렇기 때문에 MUX의 값을 0으로 발생시켜야 됩니다.
• MemtoReg(Memory to Register) - X
sw의 경우는 memory에서 data를 읽지 않기 때문에
어떤 값이 들어와도 상관없습니다.
• PCSrc(PC Source) - 0
R-type의 경우는 PC의 값을 조정할 필요가 없습니다.
그렇기 때문에 MUX의 값을 0으로 발생시켜야 됩니다.
◡̈
