[MIPS] Instruction에 따른 Functional units

YEJI ⍢ 2022. 10. 31. 14:18
728x90

어떤 instruction을 사용하는지에 따라 CPU 디자인이 달라집니다.





↓↓↓        자세히 살펴봅시다      ↓↓↓

① Instruction fetch

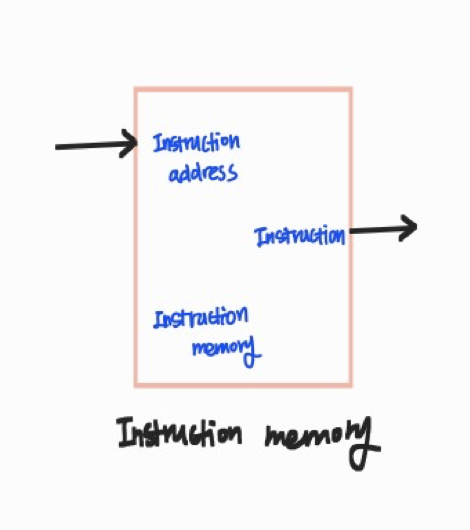

•  Instruction memory - Instruction을 fetch하기 위해 필요합니다.

•  Program counter - PC에 다음 주소를 저장하기 위해 필요합니다.

•  Adder - 다음 주소(PC + 4)를 계산하기 위해 필요합니다.





② R-format  ALU operations

•  Registers - 필요한 register의 값을 읽기 위해 필요합니다.

•  ALU - Instruction을 수행하기 위해 필요합니다.





③ sw, lw instruction

•  Registers - 필요한 register의 값을 읽고 값을 흘려보내기 위해 필요합니다.

•  ALU - 흘러온 값을 맞는 Instruction에 맞춰 계산하기 위해 필요합니다.

•  Data memory unit - 계산된 값을 저장하기 위해 필요합니다.

•  Sign extension unit - add, sub operation을 수행하기 위해 필요합니다.





④ beq instruction

•  Registers - 필요한 register의 값을 읽고 값을 흘려보내기 위해 필요합니다.

•  ALU - 두 개의 register의 값이 일치하는지 안하는지 확인하기 위해 필요합니다.

•  Sign extension unit - add, sub operation을 수행하기 위해 필요합니다.

•  Program counter - PC에 다음 주소(PC + 4)를 저장하기 위해 필요합니다.

•  Adder - 다음 주소를 계산하기 위해 필요합니다.









◡̈
